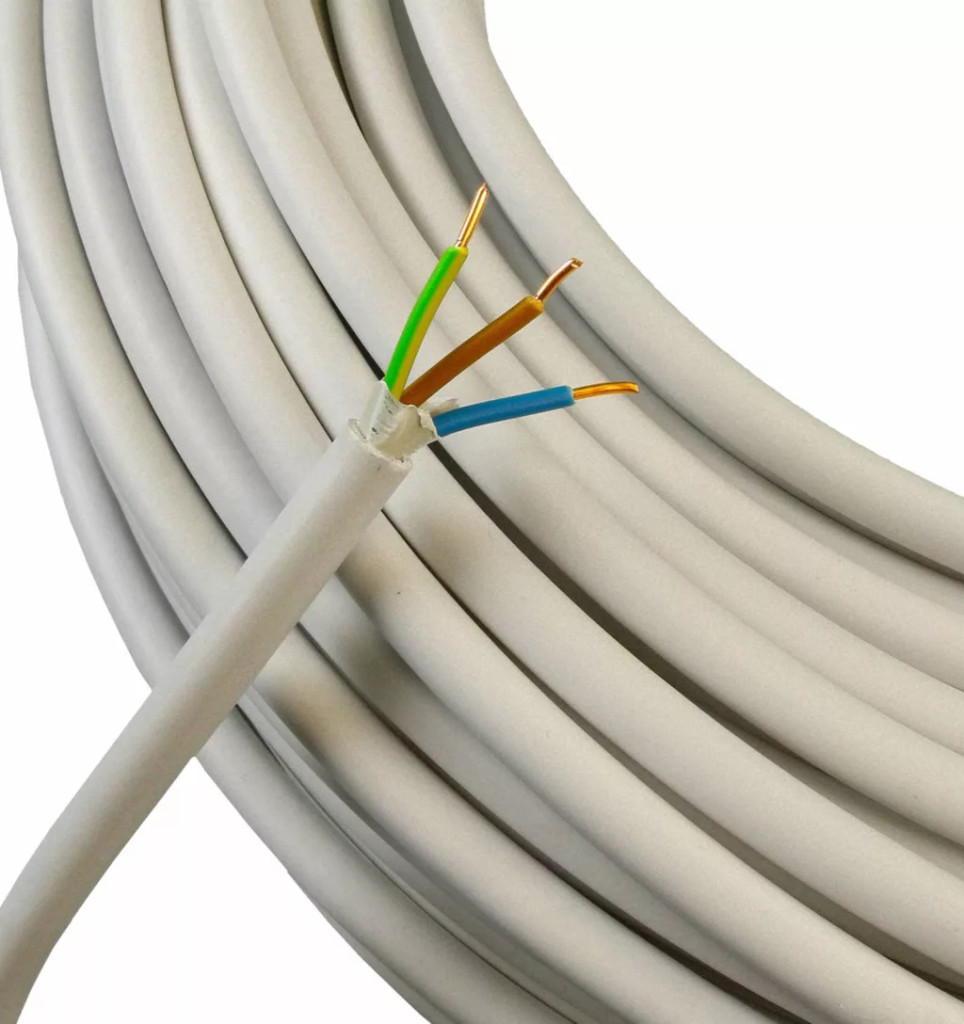

MBCU tömör kábel 3x1,5 NYM-J 100m/ tekercs, AT-N05VV-U

MB CU NYM-J / YM-J / AT-N05VV-U / MBCU 3x1,5mm2 PVC tömlővezeték, tömör réz kábel Az MB CU NYM-J, YM-J, AT-N05VV-U és MBCU jelölésű PVC tömlővezeték fix villanyszerelési telepítésre használható rézvezetős kábel lakóépületekben, irodákban és ipari létesítményekben. Alkalmas száraz, nyirkos, nedves és vizes helyiségekben történő rögzített szerelésre, például világítási és dugalj áramkörök kiépítéséhez. Gyors termékösszefoglaló Az MB CU / NYM-J / YM-J / AT-N05VV-U / MBCU PVC tömlővezeték 300/500 V névleges feszültségű, elektrolitréz vezetővel készülő installációs kábel. PVC érszigeteléssel, szürke PVC külső köpennyel, tömör RE vagy bizonyos kivitelekben sodrott RM vezetőszerkezettel rendelkezik. Összefoglaló specifikáció Terméktípus: PVC tömlővezeték, installációs kábel, villanyszerelési vezeték Jelölések: MB CU, NYM-J, YM-J, AT-N05VV-U, MBCU Vezető anyaga: elektrolitréz, csupasz rézvezető Vezető felépítése: tömör RE, Class 1 osztály; egyes kiviteleknél sodrott RM, Class 2 osztály Érszigetelés: PVC Külső köpeny: szürke PVC Névleges feszültség: 300/500 V Vizsgálófeszültség: 2000 V AC Rögzített üzemi hőmérséklet: -40 °C és +70 °C között Mozgatott üzemi hőmérséklet: +5 °C és +70 °C között Rövidzárlati hőmérséklet: 160 °C, legfeljebb 5 másodpercig Minimális hajlítási sugár: 4 x külső átmérő Égési tulajdonság szabvány: EN 60332-1-2 CPR megfelelőség: európai építési termékrendelet szerinti kábelkövetelményekhez igazodó kivitel Ideális választás, ha... fix telepítésű réz kábelt keresel villanyszerelési munkákhoz; lakóépületben, irodában vagy ipari létesítményben kell vezetékezést kialakítani; világítási vagy dugalj áramkörhöz keresel PVC köpenyes installációs kábelt; száraz, nyirkos, nedves vagy vizes helyiségben történő rögzített szerelésre van szükség; vakolat alatti, falba ágyazott vagy falon kívüli vezetékezést szeretnél kialakítani; fontos a tömör rézvezetős, 300/500 V névleges feszültségű kábel. Fő előnyök Széles körű felhasználhatóság: lakóépületek, irodák és ipari létesítmények villamos hálózatához is használható. Fix telepítéshez tervezve: falon kívüli, vakolat alatti és falazatba épített szereléshez is alkalmas megfelelő körülmények között. Elektrolitréz vezető: tömör Class 1 osztályú rézvezetővel, illetve egyes méreteknél sodrott RM kivitelben. PVC szigetelés és szürke köpeny: tartós, lángálló és önkioltó tulajdonságú PVC anyagokkal. Többféle méretválaszték: különböző érszámokkal és keresztmetszetekkel érhető el. Szabványos kialakítás: DIN VDE, DIN EN, ÖVE/ÖNORM és HD szabványok szerinti műszaki háttérrel. Részletes termékleírás Az MB CU NYM-J, YM-J, AT-N05VV-U és MBCU PVC tömlővezeték általánosan használt installációs kábel fix villamos hálózatok kialakításához. Felépítése csupasz elektrolitréz vezetőből, PVC érszigetelésből, érkitöltőből és szürke PVC külső köpenyből áll. A vezető jellemzően tömör RE, Class 1 osztályú kivitelű, bizonyos méreteknél pedig sodrott RM, Class 2 osztályú szerkezettel készül. A kábel száraz, nedves és vizes helyiségekben is használható fix telepítésre. Alkalmazható lakóépületek, irodák, műhelyek és ipari létesítmények villanyszerelési munkái során, például világítási áramkörök, dugalj áramkörök és egyéb rögzített elektromos hálózati szakaszok kialakítására. Telepíthető falra szerelten, vakolat alá vagy falazatba építve. Betonba ágyazott szerelésnél csak megfelelő, a kábelre nézve nem károsító körülmények között ajánlott használni, és kerülni kell a rezgésnek, vibrációnak vagy csömöszöléses betonozásnak kitett környezetet. Kültéri alkalmazás esetén a kábelt csak közvetlen napsugárzástól védett helyen ajánlott vezetni. Tartós kültéri vagy mechanikailag jobban igénybe vett szakaszokon célszerű megfelelő védőcsőbe helyezni. A kábel 300/500 V névleges feszültségű rendszerben használható. A megadott hőmérsékleti tartomány rögzített szerelésnél -40 °C és +70 °C, mozgatott állapotban +5 °C és +70 °C. Rövidzárlat esetén a megengedett vezetőhőmérséklet 160 °C, legfeljebb 5 másodperces rövidzárlati idő mellett. Alkalmazási területek lakóépület villanyszerelés; irodai villamos hálózatok kiépítése; ipari villanyszerelés; világítási áramkörök szerelése; dugalj áramkörök szerelése; száraz helyiségek vezetékezése; nyirkos, nedves és vizes helyiségek fix kábelezése; vakolat alatti szerelés; falba ágyazott vezetékek kialakítása; falon kívüli vezetés megfelelő rögzítéssel; közvetlen napsugárzástól védett kültéri szerelés, lehetőleg védőcsőben. Felépítés Rézvezető: csupasz elektrolitréz, tömör RE vagy egyes kiviteleknél sodrott RM. Érszigetelés: PVC szigetelés. Érkitöltő: az erek közötti kitöltő réteg. Külső köpeny: szürke PVC külső köpeny. Érjelölés és vezetők A kábel erei a kivitelnek megfelelően fázis-, nulla- és védőföldelés-vezetőként használhatók a vonatkozó előírások szerint. A 7 eres kivitelnél az erek jelölése fekete vagy színes erekkel történhet. A megadott érszínezés: zöld/sárga, lila, rózsaszín, narancs, barna, fekete és kék. 10 ér felett jellemzően számozott fekete erek találhatók. Szabványok és megfelelőség NYM: DIN VDE 0250-204 Vezető felépítése: DIN EN 60228, 1. osztály RE és 2. osztály RM YM: ÖVE / ÖNORM E 8241 Érjelölés: HD 308 S2 Égési tulajdonság: EN 60332-1-2 CPR: az európai építési termékrendelet kábelekre vonatkozó követelményei szerint Műszaki adatok Terméktípus PVC tömlővezeték, installációs kábel Jelölések MB CU, NYM-J, YM-J, AT-N05VV-U, MBCU Vezető anyaga Elektrolitréz, csupasz rézvezető Vezető felépítése Tömör RE, Class 1; egyes kiviteleknél sodrott RM, Class 2 Érszigetelés PVC Külső köpeny Szürke PVC Névleges feszültség Uo/U 300/500 V Vizsgálófeszültség 2000 V AC Működési hőmérséklet mozgatva +5 °C és +70 °C között Működési hőmérséklet rögzítve -40 °C és +70 °C között Üzemi hőmérséklet rövidzár esetén 160 °C Maximális rövidzárlati idő 5 s Minimális hajlítási sugár 4 x külső átmérő Égési tulajdonság szabvány EN 60332-1-2 Méretválaszték és tömegadatok Méret n x mm2 Vezető Réztömeg kg/km Külső átmérő kb. mm Tömeg kb. kg/km 1x4 RE 38,4 6 79 1x6 RE 57,6 6,8 105 1x10 RE 96 9 151 1x16 RE 153,6 10 218 2x1,5 RE 29 8,5 105 2x2,5 RE 48 9,5 145 3x1,5 RE 43 8,8 121 3x2,5 RE 72 10,4 170 3x4 RE 115 11,5 241 3x6 RE 173 13 328 4x1,5 RE 58 9,6 144 4x2,5 RE 96 11,2 206 4x4 RE 154 13,2 305 4x6 RE 230 14,8 400 4x10 RE 384 17,8 622 4x10 RM 384 17,8 622 4x16 RM 614 21,8 924 5x1,5 RE 72 10,3 168 5x2,5 RE 120 12,1 242 5x4 RE 192 14,7 360 5x6 RE 288 16,1 476 5x10 RE 480 19,3 744 5x10 RM 480 19,3 744 5x16 RM 768 24,2 1145 7x1,5 RE 101 11,3 212 10x1,5 RE 144 14,7 296 12x1,5 RE 173 16 345 7x2,5 RE 168 14,5 320 Szerelési javaslat Válaszd ki az áramkörhöz, terheléshez és szerelési módhoz megfelelő érszámot és keresztmetszetet. Ellenőrizd, hogy a telepítési környezet megfelel-e a fix telepítés feltételeinek. Kültéri, mechanikailag igénybe vett vagy sérülésveszélyes szakaszon használj megfelelő védőcsövet. Tartsd be a minimális 4 x külső átmérő hajlítási sugarat. A vezetéket a vonatkozó villanyszerelési szabványok, érjelölések és biztonsági előírások szerint építsd be.
